플럭스(FLUX)의 주요 기능

플럭스의 주요 기능에 대하여 알아보겠습니다.





1. 플럭스의 주요 기능



1) 산화물 분해 및 흡수

2) 용재 유동도 증가

3) 용재 젖음성 향상

4) 모재표면 산화 억제

5) 온도 지시



2. 플럭스 선택시 고려사항



1) 모재 종류

2) 가격

3) 가열온도 / 시간

4) 플럭스 형태

5) 모재 크기

6) 도포 방법

7) 용가재 종류

8) 후처리 방법



3. 플럭스(용제)



- 대기 분위기 중에서 이루어지는 브레이징에 필수 (중성가스 분위기중에도 사용)

- 플럭스는 브레이징 접합 예정부의 산화막의 용해 / 제거

- 브레이징 가열 중 분위기로 부터의 흡수된 산소를 용해하여 모재 및 필러 산화방지

- 용융된 필러의 표면장력을 감소시켜 모재 표면에서 유동성을 향상

- 접합부의 산소 유입 차단 및 산화막과 반응, 산화막 제거

- 염화물 및 불화물, 붕사, 붕산, 용재로 구성



* 주의사항 : 플럭스는 기름, 지문 등 오염물, 화장품, 각종 변색, 산화방지제, 탄화물 등

                    찌꺼기 등을 제거 할 수 없음.

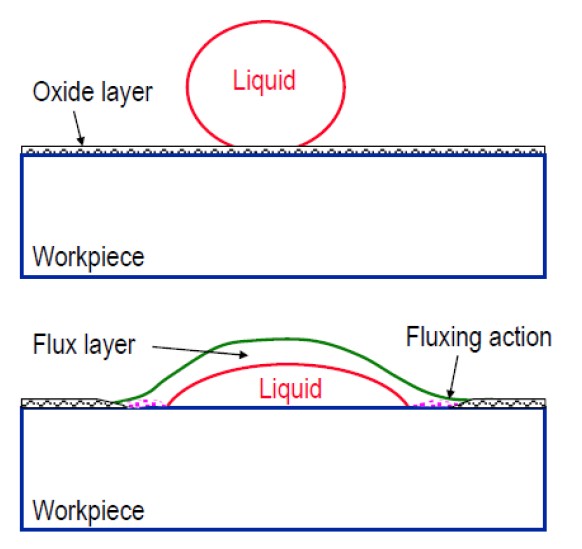

4. 플럭스의 역할



Brazing Forum - Helping you Understand the Process of Brazing Better!

[source; Brazing Forum by Kay]



It is not uncommon to have parts coated with rust inhibitors, waxes or "vanishing oil" compounds for shipment or storage prior to braze. Many people have told me that they do not remove these prior to braze, thinking or saying instead, "Don't worry about that, the furnace will clean that up," or "Don't worry about that, more flux on the part will take care of that." Wrong thinking! Furnaces used in brazing will effectively clean the outside surface of assemblies, but they do not effectively deep clean INSIDE the assembled braze joint areas, and thus leaks often result when these surface coatings are not removed prior to brazing.



(플럭스는 부식(변색) 방지제, 왁스, 오일 등을 제거할수 없다)



Paste-brazing fluxes used in many flame-brazing and induction-brazing operations will not remove surface oils or lubricants either. Fluxes are only designed to prevent, or react with, metallic oxides on surfaces

(플럭스는 오직 표면의 산화물과만 반응 (제거)하고 산화를 방지한다)



- 플럭스는 산화물을 용해하고 제거함으로써 젖음성을 촉진한다.

- 플럭스는 더 이상의 재산화를 방지한다.



5. 플럭스의 사용



비부식성 플럭스 중 대표적인 것으로 캐나다의 AL-CAN社에서 개발한 NOCOLOCK 플럭스가 있으며주요 성분은 KAlF₄ 이다. 이 플럭스는 알루미늄 표면의 산화 피막은 용융시켜 제거하지만 알루미늄과는 반응하지 않는다. 따라서 비부식이며, 브레이징 후 플럭스 잔사도 물에 용해되지 않기 때문에 브레이징 후 세정공정이 불필요하다. 비부식성 플럭스의 용융온도는 560~600℃정도이다.비부식성 플럭스는 염화물계 플럭스가 적용되는 알루미늄 합금에 대부분 적용 가능하지만, 로 브레이징에 있어서는 Mg 함량이 0.2% 이하, 토치 브레이징에 있어서는 Mg 함량이 1.5% 이하인 것이 적당하다.비부식성 플럭스는 보통 N₂ 가스 분위기하에서 사용하거나, 산소농도 1,000ppm이하(露点 -35℃ 이하)의 로 내에서 사용한다.



부식성(염화물계) 플럭스는 NaCl, LiCl, KCl 등이 주성분이며 염화물계 용융온도는 비부식성 플럭스보다

낮은 온도 490~600℃ 에서 용융되어 사용하지만 브레이징 후 세정이 꼭 필요하다.

(세척을 하지 않으면 알루미늄 부식이 발생함)

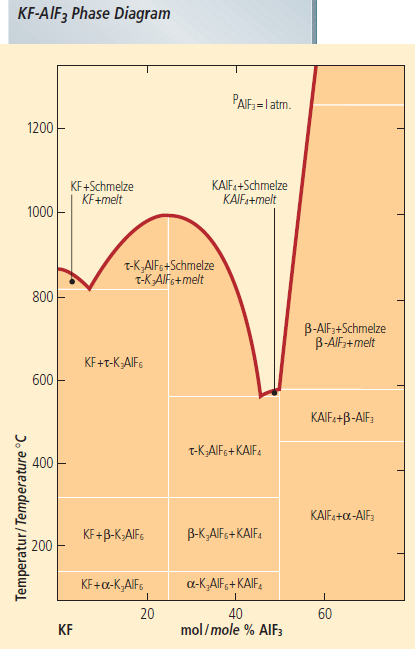

NOCOLOK FLUX Diagram
