진공 브레이징 작업 온도 조건 (알루미늄)
- 브레이징
- 2022. 8. 23.
진공 브레이징으로 알루미늄을 접합할 때
작업온도 및 조건은 매우 중요합니다.
진공도 및 온도 조건에 따라 알루미늄의
미접합 불량(리크, 내구력 저하)이 다량 발생할 수 있습니다.
아래 작업 조건은 일반적인 진공 브레이징 조건이며
작업물의 크기 및 형태, 구조에 따라 달라질 수 있습니다.

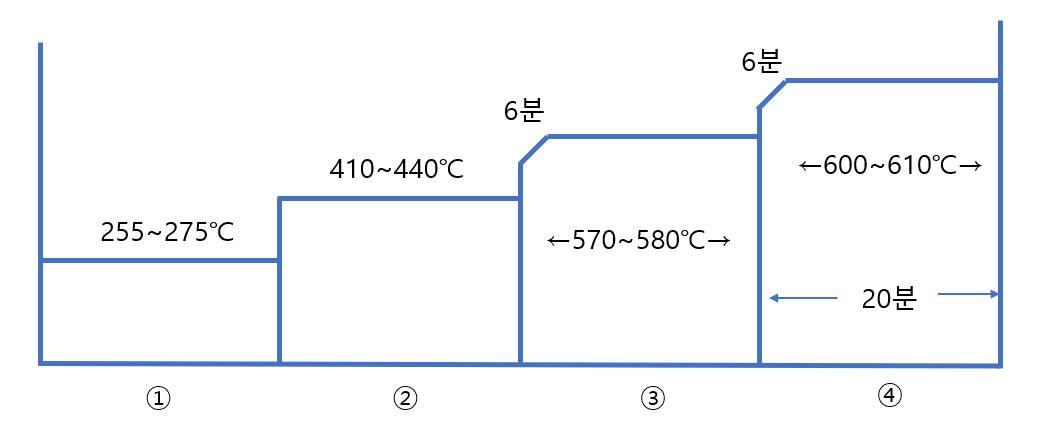

1. 히팅 패턴 (Heating Pattern )
① 드라이 챔버 → ② 로딩 챔버 → ③ 프리 히팅 챔버 → ④ 히팅 챔버
(255~275℃) (410~440℃) (570℃~580℃) (600~610℃)
2. 진공도 (Vacuum)
챔 버 명 | 요구 진공도 |
로딩 챔버 | 1 ~ 6 x 10 '-4 Torr |
프리 히팅 챔버 | 1 ~ 6 x 10 '-5 Torr |
히팅 챔버 | 1 ~ 4 x 10 '-5 Torr |
언로딩 챔버 | 4 ~ 7 x 10 '-4 Torr |
3. 작업 조건 (Working conditions)
순 서 | 항 목 | 조 건 | 확인 방법 | 주 기 |
1 | Dew-point | -30℃ 이하 | 듀-포인트 메타 | 1회/시프트 |
2 | 냉각수 압력 | 1.5~2.5kgf/cm² | 압력계 | 1회/시프트 |
3 | 드라이 에어 압력 | 5.5~7.5kgf/cm² | 압력계 | 1회/시프트 |
4 | 챔버별 진공도 | 위 시트 참조 | 압력계 | 1회/시프트 |
5 | 브레이징 온도 | 위 시트 참조 | 온도계 | 1회/시프트 |
* 폐기물 관리 *
1) 발생되는 폐유는 지정폐기물로 드럼에 별도 보관한다.
2) 로 청소 시 마그네슘은 별도 용기에 보관하여 폐기물로 처리한다.

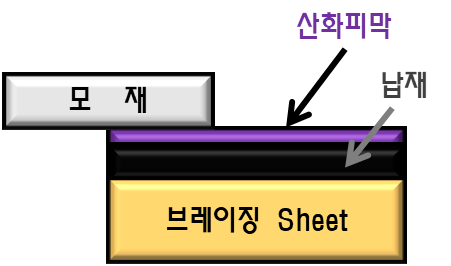

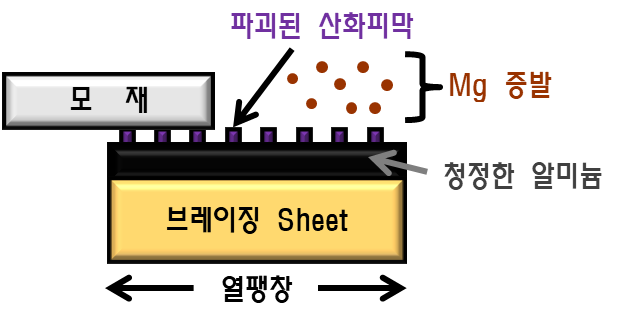

4. 알루미늄의 진공 브레이징 기구 모식도
(1) (2) (3)
1) 진공 브레이징 시 용가재와 모재에서 탈가스 현상이 일어나는데,
이로 인해 브레이징부에 핀홀, 기공 등의 결함 발생이 억제되어
브레이징부는 기밀성이 우수해지고 접합강도가 향상된다.
2) 로 내의 진공도를 양호하게 유지하기 위해서는 로 내 불순물이 접합물 표면에
충돌하는 횟수보다 마그네슘의 증발 속도를 크게 할 필요가 있다.
